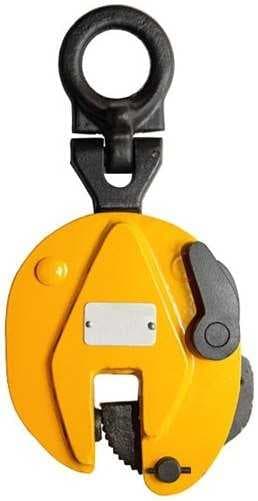

Захват для вертикального перемещения листа CD г/п 3 т

Захват для вертикального перемещения листа CD г/п 3 т

Захват для вертикального перемещения листа CD г/п 3 т служит для вертикального подъема и переворачивания листовой стали по одному листу. Устройство обеспечивает надежное удержание тяжелых грузов, а для листов большого формата используются в паре друг с другом на двухветвевом стропе. Поворотная проушина позволяет кантовать лист и использовать два захвата в паре на двухветвевом стропе. Предназначен для подъема и транспортировки стальных листов с максимальной твердостью 37 НгС (345 ГВ, 1166 Н/мм2), температура эксплуатации от -40°С до +100°С. Конструкция:

Грузоподъемный захват для листа снабжен поворотной проушиной для присоединения к крюку. Она в свою очередь крепится к шарнирному тяговому элементу, что дает возможность не только поднимать листы из горизонтального положения в вертикальное, но и кантовать их;

Захват для подъема оснащен рычагом предварительного поджатия груза;

В месте соединения располагается зубчатый прижимной язычок с опорной площадкой.

Особенности:

Подходит для подъема и перемещения стальных листов и изделий вертикально и под наклоном.

Подъемная скоба на шарнирном соединении (тип CD).

Захваты снабжены защитным механизмом во избежание скольжения при подъеме и опускании груза.

Захват фиксируется как в закрытом, так и в открытом положении.

Изготовлен из высококачественной углеродистой стали.

Окрашенная поверхность;

Коэффициент запаса прочности изделия 4:1.

Технические характеристики

Грузоподъемность - 3 000 кг

Толщина листа - 2 5 мм

Тип захвата - вертикальный

Вид захвата - механический

Габариты без упаковки -440х210х78 мм

Вес нетто - 13,3 кг

Захваты не предназначены для кантования из горизонтального положения в вертикальное. Для этих целей существует другая модель захватов ЗВЛ.
